參數介紹
|
設備名稱 |
模具 激光焊接機 |
|
型號規格 |
KL25-200W / KL25-300W |
|
工作物質 |
Nd:YAG |
|
激光波長 |
1064nm |
|
激光功率 |
200w/300w(選配) |
|
激光頻率 |
1-50Hz |
|
光斑調節范圍 |
0.1-20mm |
|
光斑調節范圍 |
0..3-20mm |
|
脈沖寬度 |
0.1-20ms |
|
焊接深度 |
0.1-3.0mm |
|
工作臺承載 |
≤200KG |
|
工作臺行程 |
≤X=200mm，Y=150mm（X、Y手動調節，Z軸電動升降） |
|
激光冷卻 |
水冷 |
|
焊絲直徑 |
0.1-0.8mm |
|
輔助氣體 |
1路（氬氣） |
|
觀察系統 |
顯微鏡 |
|
瞄準定位 |
十字光標 |
|
冷卻方式 |
恒溫循環水冷 |
|
工作電源 |
AC(380V)220V/50Hz |
|

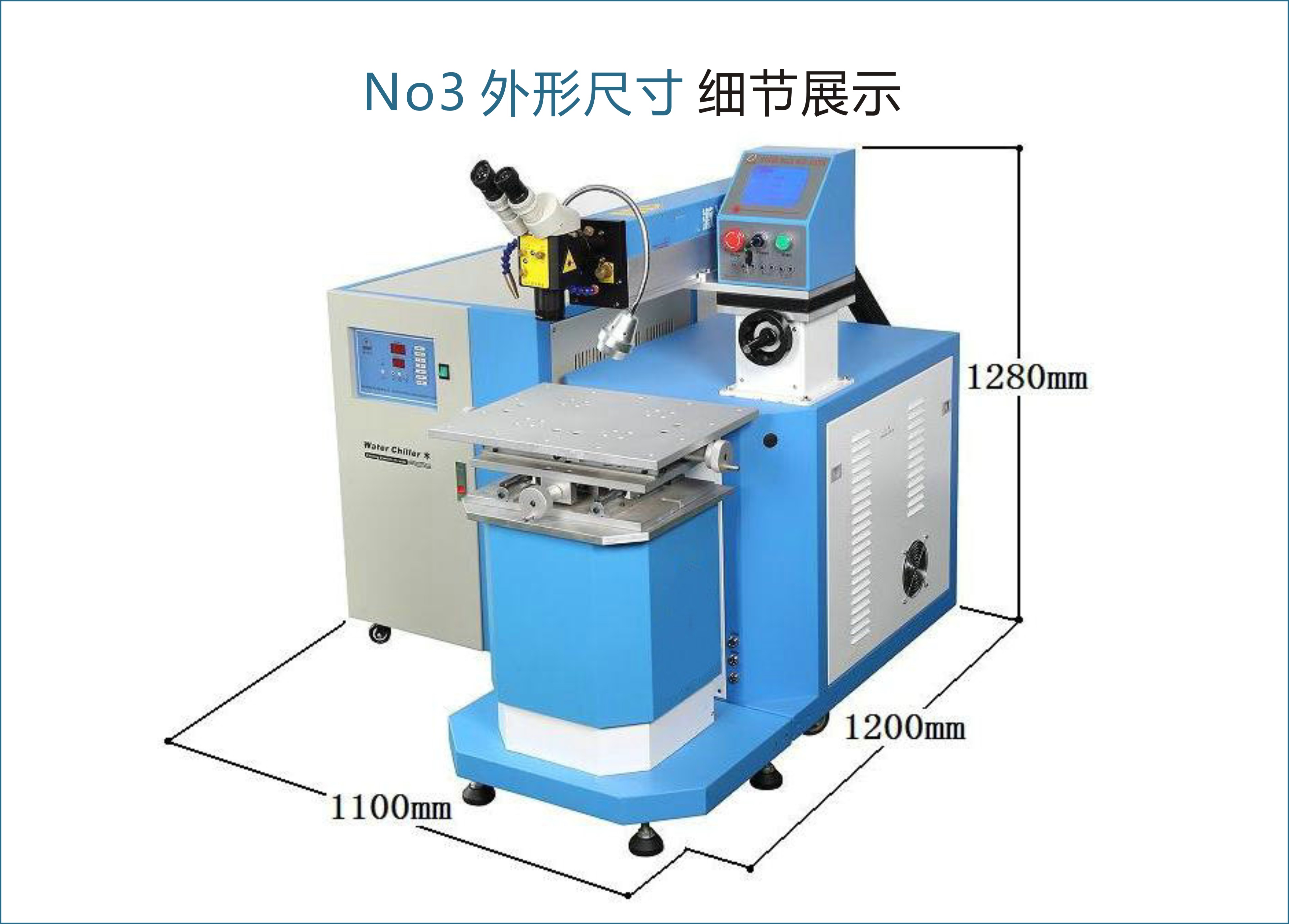

外型尺寸 |
主機：500×1200×1280mm 冷水機：420×650×800mm |

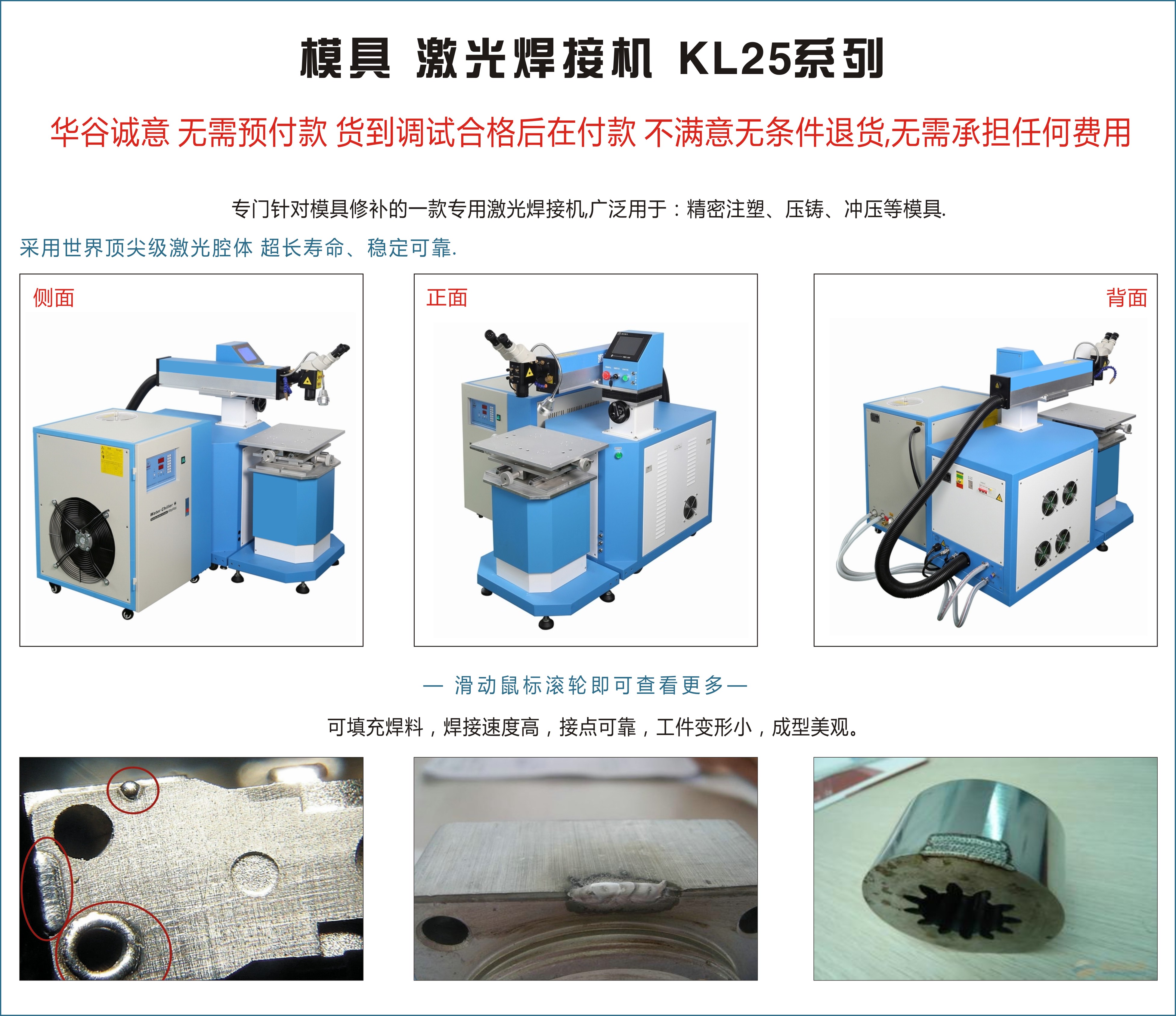

模具激光焊接機
模具激光焊接機最早被稱為鐳射焊接機，在發展過程中，模具的激光焊接機也被稱為模具激光修補機，但其都是利用常規的激光焊接方法來實現激光焊接機、激光點焊、激光修補等方法進行微小區域的局部加熱，達到講材料融化的目結合的目的。
模具焊接機工作原理
模具激光焊接機同是激光焊接機的分支，所以工作原理都是利用高能量的激光脈沖對材料進行微小區域內的局部加熱，激光輻射的能量通過熱傳導向材料的內部擴散，將材料熔化后形成特定熔池。它是一種新型的焊接方式，主要針對薄壁材料、精密零件的焊接，可實現點焊、對接焊、疊焊、密封焊等，深寬比高，焊縫寬度小，熱影響區小、變形小，焊接速度快，焊縫平整、美觀，焊后無需處理或只需簡單處理，焊縫質量高，無氣孔，可精確控制，聚焦光點小，定位精度高，易實現自動化。目前已經有推出大功率激光焊接機，對于較厚的材料都可實現各樣式的激光焊接機、修補。
模具激光焊的特點
模具激光焊接機采用大屏幕液晶中文界面顯示，讓操作者更容易學些和操作，該設備還采用字形編程功能，實現多模式工作，適合于多數材質的模具修補。不僅熱影響區域小，氧化率低，更不會出現砂眼、氣孔等現象，對于修復模具后效果達到結合處無凹凸現象，更不會導致模具變形。
應用范圍
模具激光焊接機、修補機以50-60洛氏的溫度，對模具、精密注塑、壓鑄、沖壓、不銹鋼等硬質材料的裂痕、崩角、摸邊及靡損密封邊修補、焊接；準確率高，激光焊點直徑只有0.2mm~1.5mm ；受熱面積小，加工件不會變形；焊接后可蝕紋，不影響效果 。
配置及加工工藝
模具激光焊接機在進行模具修補時，要注意如何滿足修補精度和修補質量，模具激光焊接機的控制系統起到了關鍵性的作用。
1、模具激光焊接機要采用10X或15X的顯微鏡監控操作。
2、模具激光焊接機電源可采用波形可調功能，適合不同材質的焊接。如：模具鋼、不銹鋼、鈹銅、鋁等
3、可采用CCD系統（攝像系統）進行監控，作用是：除操作人員從顯微鏡觀測外，非操作人員可以通過攝像系統的顯示屏觀看到整個的燒焊過程，此裝置被利于到對非操作人員的技術培訓和展會演示，對推廣激光燒焊技術起到很好的推進效果。
4、能夠融化不同直徑的焊絲，從直徑0.2-0.8都能融化。
5、模具激光焊接機必須使用氬氣保護，而且程序要設定成先出氬氣再出激光的方式，防止在連續加工時，第一個脈沖激光出現氧化的現象。
6、TFLASER模具激光焊接機電源可設置的參數：電流50-400A，脈寬0.1-20MS，頻率0-50，正常焊接模具時加工參數如下：電流：90-120；脈寬：4-6；頻率5-10。 在焊接鈹銅和鋁材時，電流增加30-50A
7、模具激光焊接時，最常見的是焊接部位周邊有咬痕，要采用激光空打的方式將焊接部位空打后蓋住可能產生咬痕的變，防止咬痕的出現。光斑超過焊接位置的邊緣0.1mm即可。
華谷“365無憂”--超值延保服務“365無憂”延保服務價值、全天候、全過程、更省錢、更及時、更安心、更方便、維修費用可控、專業維護服務
★全天候： 一年365天為用戶提供服務。
★全過程： 一站式維修、保養、培訓服務，建立完整的用戶檔案。
★更省錢：
1）購買延保服務后，設備維修時您無需支付任何額外費用（耗材除外）；
2）免費增值服務，適時更換您平時不注意報修的零部件，消除隱患，保證設備一直處于良好使用狀態；
3）更優惠的硬件升級，以滿足您對設備更高的需求；
4）更優惠購買耗材。
★更及時：
您選擇延保服務后，公司就能在工程師那里備置常用模塊化配件，工程師可以高效及時地更換出現故障的模塊，縮短維修周期，使您的生產工作更順暢、更高效，為您創造更高的利潤。
★更方便：
您只需撥打華谷統一客戶服務熱線：400-838-3893。400呼叫中心將24小時為您服務，您的一切需求我們能即刻滿足。
★★更安心：
免費送貨，免費安裝調試，免費對操作維護人員進行培訓。
★維修費用可控：
未購買延保服務，維修費用將根據故障設備和故障情況收取，企業對設備維修費用不可控；購買了延保服務，對維修費用就可控了，變?yōu)轭A(yù)算制投入，可大幅減少設備維修成本增加帶來的風險。
★專業維護服務： 讓我們的服務團隊為您提供更多專業支持，攜手共創美好未來！
★全國十余家家分公司，無論您在哪個城市使用我們的設備，我們都會就近解決您的售后問題。
